Megatron 分布式训练全维度并行技术文档

数值假设（贯穿全文计算示例）：

符号	含义	值
$B$	每 GPU batch size	2
$S$	序列长度	8192
$H$	hidden_size	8192
$L$	Transformer 层数	80
$N_h$	注意力头数	64
$d_h$	每头维度	128
$E$	专家数	64
$k$	top-k	2
dtype	数据精度	bf16 (2 bytes)
架构	Llama-style Pre-RMSNorm + SwiGLU + RoPE	现代 Transformer
TP	Tensor Parallel	4
SP	Sequence Parallel	4 (与 TP 共用通信组)
PP	Pipeline Parallel	4
CP	Context Parallel	2
EP	Expert Parallel	8
DP	Data Parallel	4
总 GPU 数		$4 \times 4 \times 2 \times 8 \times 4 = 1024$

---

目录

---

1. Tensor Parallelism + Sequence Parallelism (TP+SP)

1.1 总体原理

Tensor Parallelism (TP) 将单个 Transformer 层内的权重矩阵按列或按行切分到多张卡上，每张卡只需持有部分权重并计算部分结果，最后通过通信合并输出。

Sequence Parallelism (SP) 是 TP 的扩展：对 非 TP 参与计算的区域（RMSNorm、残差连接的激活值）按序列维度切分，减少每张卡上的激活值显存占用。SP 与 TP 共用同一个通信组——在 TP 通信组内，激活值按序列切分；在进入 TP 计算区域前通过 All-Gather 恢复完整序列。

1.2 数学推导

1.2.1 标准 TP 数学模型

考虑一个线性层 $Y = XW$，其中 $X \in \mathbb{R}^{B \times S \times H}$，$W \in \mathbb{R}^{H \times H’}$。

列切分 (Column Parallelism):

将 $W$ 按列切分为 $N$ 份：$W = [W_1, W_2, \dots, W_N]$，其中 $W_i \in \mathbb{R}^{H \times H’/N}$。

每张卡 $i$ 只需计算 $Y_i = XW_i$，得到 $Y_i \in \mathbb{R}^{B \times S \times H’/N}$。输出在特征维度上被切分。

特征维度：每个 token 用一个长度为  hidden_size  的向量表示，向量的每个元素可以理解为一个“特征”。

行切分 (Row Parallelism):

将 $W$ 按行切分为 $N$ 份：$W = \begin{bmatrix} W_1 \ W_2 \ \vdots \ W_N \end{bmatrix}$，其中 $W_i \in \mathbb{R}^{H/N \times H’}$。

对应地，输入 $X$ 也按特征维度切分：$X = [X_1, X_2, \dots, X_N]$，其中 $X_i \in \mathbb{R}^{B \times S \times H/N}$。

每张卡 $i$ 计算 $Y_i = X_i W_i$，得到完整特征维度但只有部分贡献的 $Y_i \in \mathbb{R}^{B \times S \times H’}$，需要 All-Reduce 求和得到最终 $Y$。

1.2.2 SP 的激活值切分推导

在标准 TP 中，每张卡在非 TP 区域（RMSNorm）仍持有完整的 $[B, S, H]$ 激活值。

SP 切分的是  序列维度  seq_len，而不是特征维度  hidden_size。
而 RMSNorm 是对  每个 token 自己的特征向量  做归一化，不同 token 之间没有依赖。因此可以安全地按 $S$ 切分。

因此，在非 TP 区域，激活值只需 $[B, S/N_{tp}, H]$，而非 $[B, S, H]$。

SP 的通信优化：

标准 TP 流程：

[SP 激活: B*S/N*H] -> All-Gather -> [B*S*H] -> QKV 列切分 -> Attention -> All-Reduce -> [B*S*H] -> RMSNorm

SP 优化后流程（All-Gather + Reduce-Scatter 融合）：

[SP 激活: B*S/N*H] -> All-Gather(S) -> [B*S*H] -> QKV 列切分 -> Attention -> Reduce-Scatter(S) -> [B*S/N*H] -> RMSNorm

这样，TP 的 All-Reduce 被分解为 All-Gather + Reduce-Scatter，正好与 SP 的区域切换对齐，不引入额外通信。

数学等价性证明：

• All-Reduce = All-Gather + Reduce-Scatter（Ring All-Reduce 的分解）
• 标准 TP 的 All-Reduce 对 $Y_i$ 求和得 $Y$，然后每卡持有完整的 $B \times S \times H$
• SP 的 Reduce-Scatter 对 $Y_i$ 求和并按 $S$ 切分，每卡得到 $B \times S/N_{tp} \times H$
• 计算结果等价，只是存储方式不同（SP 下每卡只存 $S/N_{tp}$ 片段）

1.3 切分内容精确描述

1.3.1 参数切分

层 / 组件	权重	切分方式	每卡形状	切分维度
QKV 投影	$W_{qkv} \in \mathbb{R}^{H \times 3H}$	列切分	$\mathbb{R}^{H \times 3H/TP}$	输出维度按列
Output 投影	$W_{o} \in \mathbb{R}^{H \times H}$	行切分	$\mathbb{R}^{H/TP \times H}$	输入维度按行
MLP $W_{gate}$	$W_{gate} \in \mathbb{R}^{H \times 4H}$	列切分	$\mathbb{R}^{H \times 4H/TP}$	输出维度按列
MLP $W_{up}$	$W_{up} \in \mathbb{R}^{H \times 4H}$	列切分	$\mathbb{R}^{H \times 4H/TP}$	输出维度按列
MLP $W_{down}$	$W_{down} \in \mathbb{R}^{4H \times H}$	行切分	$\mathbb{R}^{4H/TP \times H}$	输入维度按行
Embedding	$E \in \mathbb{R}^{V \times H}$	按词表行切分	$\mathbb{R}^{V/TP \times H}$	词表维度 V

切分原理详解：

• QKV 列切分 ：$W_{qkv}$ 的输出维度 $3H$ 对应 $3 \times N_h$ 个 head 的 QKV。每个矩阵按列切分$TP$ 份，每卡得到 $N_h/TP = 64 \div 4$，即 16 个 head。每卡只需计算自己负责的 16 个 head 的 attention。
• Output 行切分：$W_o$ 的输入维度 $H$ 对应所有 head 的拼接结果。每卡只有 16 个 head 的 attn 输出，因此 $W_o$ 按行切分，每卡 $W_{o,i} \in \mathbb{R}^{H/TP \times H}$，计算 $Y_i = \text{attn}i \cdot W{o,i}$ 得到部分和，All-Reduce 求和。
• MLP $W_{gate}$列切分 ：$W_{gate}$ 输出维度 $4H$ 按列切$TP$ 份，每卡 $4H/TP=4H/4=H$，$\in R^{H \times H}$。每卡计算部分门控状态。
• MLP $W_{up}$列切分 ：$W_{up}$ 输出维度 $4H$ 按列切$TP$ 份，每卡 $4H/TP=4H/4=H$，$\in R^{H \times H}$。每卡计算部分上投影状态。
• MLP $W_{down}$行切分 ：$W_{down}$ 输入维度 $4H$ 按行切$TP$ 份，每卡 $4H/TP=4H/4=H$，$\in R^{H \times H}$。每卡将 SiLU 门控后的中间状态乘以对应行块得到部分和，All-Reduce 求和。

SwiGLU 结构说明：现代大模型使用 SwiGLU 替代传统 FFN：

其中 $\text{SiLU}(x) = x \cdot \sigma(x)$（也叫 Swish 激活函数），$\sigma(x)$ 为 sigmoid 函数。三个权重分别为 $W_{gate} \in \mathbb{R}^{H \times 4H}$, $W_{up} \in \mathbb{R}^{H \times 4H}$, $W_{down} \in \mathbb{R}^{4H \times H}$。TP 切分时 $W_{gate}$ 和 $W_{up}$按列切分，$W_{down}$ 按行切分。

为了保持参数量一致，Llama 实际上把 SwiGLU 的中间维度从 $4H$ 调小为 $\frac{2}{3} \times 4H \approx 2.67H$​（再向上取整到 256 的倍数）

1.3.2 梯度切分

梯度的切分方式与参数完全一致——因为梯度形状与参数相同。列切分参数的梯度也是列切分，行切分参数的梯度也是行切分。TP 组内每张卡只计算和持有自己那部分参数的梯度。

1.3.3 优化器状态切分

TP 本身不切分优化器状态。优化器状态由 DP（或 ZeRO）负责切分。TP 组内的每张卡独立维护自己持有的参数所对应的优化器状态（如 Adam 的 m 和 v）。

1.3.4 激活值切分（精确到层内位置）

激活值切分总结表：

激活值位置	切分方式	每卡形状	区域
RMSNorm1 输入 / 输出	SP: 序列切分	$B \times S/TP \times H$	SP 区域
All-Gather 后, QKV 投影前	完整序列	$B \times S \times H$	TP 区域
QKV 投影后	TP: 特征切分	$B \times S \times 3H/TP$	TP 区域
Attention 中间(Q,K,V,attn)	TP: head 切分	$B \times S \times H/TP$	TP 区域
Output 投影后(RS 前)	TP: 完整特征, 部分和	$B \times S \times H$	TP 区域
Reduce-Scatter 后(残差前)	SP: 序列切分	$B \times S/TP \times H$	SP 区域
RMSNorm2 输入 / 输出	SP: 序列切分	$B \times S/TP \times H$	SP 区域
MLP $W_{gate}$/$W_{up}$后	TP: 特征切分	$B \times S \times 4H/TP$	TP 区域
MLP $W_{down}$后(RS 前)	TP: 完整特征, 部分和	$B \times S \times H$	TP 区域
层间传递的激活值	SP: 序列切分	$B \times S/TP \times H$	SP 区域

1.4 通信组构成

• TP 通信组: 同一节点内的 $TP=4$ 张卡
• SP 与 TP 共用同一通信组: SP 不是独立的并行维度，而是 TP 区域内激活值的存储策略
• 物理拓扑建议: 同一 NVLink 域内（TP 通信频繁，需要高带宽）

1.5 通信方式

通信点	通信方式	数据流
SP->TP 过渡(Attention 前)	All-Gather (沿 S 维度)	4 卡各持 $B \times S/TP \times H$ -> 每卡得 $B \times S \times H$
TP 区域结束(Attention 后)	Reduce-Scatter (沿 S 维度)	4 卡各持 $B \times S \times H$(部分和) -> 每卡得 $B \times S/TP \times H$
SP->TP 过渡(MLP 前)	All-Gather (沿 S 维度)	同上
TP 区域结束(MLP 后)	Reduce-Scatter (沿 S 维度)	同上

标准 TP（无 SP）使用 All-Reduce 替代上述 All-Gather + Reduce-Scatter 对。SP 将 All-Reduce 分解为 All-Gather + Reduce-Scatter，并与 SP 区域的序列切分自然对齐。

1.6 通信数据量计算

1.6.1 单次通信量公式

All-Gather (SP->TP):

• 每卡发送: $B \times \frac{S}{N_{tp}} \times H \times \text{dtype\_bytes}$
• 每卡接收: $B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times \text{dtype\_bytes}$
• 每卡总通信量(发送 + 接收): $B \times S \times H \times \text{dtype\_bytes}$

Reduce-Scatter (TP->SP): 与 All-Gather 通信量相同（对称操作）

1.6.2 具体数值计算

代入 $B=2, S=8192, H=8192, N_{tp}=4, \text{dtype}=2\text{bytes (bf16)}$:

每卡发送量:
$V_{send} = B \times \frac{S}{N_{tp}} \times H \times 2 = 2 \times 2048 \times 8192 \times 2 = 67,108,864 \text{bytes} = 64 \text{MiB}$

每卡接收量:
$V_{recv} = B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times 2 = 2 \times 2048 \times 8192 \times 3 \times 2 = 201,326,592 \text{bytes} = 192 \text{MiB}$

每卡总通信量: $V_{total} = 64 + 192 = 256 \text{MiB}$

或等价: $V_{total} = B \times S \times H \times 2 = 2 \times 8192 \times 8192 \times 2 = 268,435,456 \text{bytes} = 256 \text{MiB}$

1.6.3 单层总通信量

每层: 2 次 All-Gather + 2 次 Reduce-Scatter = 4 次通信

单层每卡总通信量: $4 \times 256 = 1024 MiB = 1 GiB$

80 层前向 TP 通信总量: $80 \times 1 = 80 GiB$

反向通信量与前向相同: 80 GiB

前向 + 反向 TP 通信总量: 160 GiB/ 卡

1.7 优化手段

1.7.1 All-Gather + Reduce-Scatter 替代 All-Reduce

标准 TP 使用 2 次 All-Reduce（每层），SP 方案用 All-Gather + Reduce-Scatter 替代，总通信量相近但激活值显存降低 4 倍。

1.7.2 通信 - 计算重叠

• 在 Attention 计算 QKV 投影的同时，可以启动下一层的 All-Gather
• Megatron 使用 CUDA stream 实现异步通信

1.7.3 SP 与选择性重计算结合

SP 将激活值降低 $N_{tp}$ 倍。结合选择性重计算（不存储 attention 矩阵，反向时重计算），可进一步降低显存。

1.8 前向与反向流程详解

前向流程（单层）

输入: $x \in [B,S/TP,H]$	SP 切分
(1) RMSNorm1(x) → $[B,S/TP,H]$	SP
(2) All-Gather(S) → $x_{full} \in [B,S,H]$	$V_{send} = B \times \frac{S}{N_{tp}} \times H \times 2 = 64 \text{MiB}$ $V_{recv} = B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times 2 = 192 \text{MiB}$
(3) $QKV = x_{full} @ W_{qkv_i}$ → $[B,S,(3H/TP)]$ reshape → $Q_i, K_i, V_i \in [B,S,(N_h/TP)*d_h]$	TP 列切分
(4) $Attention_i = softmax(Q_i @ {K_i}^T / sqrt(d_h)) @ V_i$ → $attn_i \in [B,S,(H/TP)]$	TP
(5) $Y_i = attn_i @ W_{o_i}$ → $[B,S,H]$(部分和)	TP 行切分
(6) Reduce-Scatter(S) → $attn_{out} \in [B,S/TP,H]$	$V_{send} = B \times \frac{S}{N_{tp}} \times H \times 2 = 64 \text{MiB}$ $V_{recv} = B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times 2 = 192 \text{MiB}$
(7) $x = x_{sp} + (attn_{out})$ → $[B,S/TP,H]$	SP
(8) RMSNorm2(x) → $[B,S/TP,H]$	SP
(9) All-Gather(S) → $x_{full} \in [B,S,H]$	$V_{send} = B \times \frac{S}{N_{tp}} \times H \times 2 = 64 \text{MiB}$ $V_{recv} = B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times 2 = 192 \text{MiB}$
(10a) $gate = SiLU(x_{full} @ W_{gate_i})$ → $[B,S,4H/TP]$	TP 列切分
(10b) $up = x_{full} @ W_{up_i}$ → $[B,S,4H/TP]$	TP 列切分
(10c) $h = gate * up$ → $[B,S,4H/TP]$	TP, 逐元素
(11)$Y_i = h @ W_{down_i}$→ $[B,S,H]$ (部分和)	TP 行切分
(12) Reduce-Scatter(S) → $out \in [B,S/TP,H]$	$V_{send} = B \times \frac{S}{N_{tp}} \times H \times 2 = 64 \text{MiB}$ $V_{recv} = B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times 2 = 192 \text{MiB}$

反向流程（单层）

对应关系: 正向 All-Gather 的反向 =Reduce-Scatter, 正向 Reduce-Scatter 的反向 =All-Gather

梯度输入: $\frac {\partial L} {\partial out} = dY_i \in [B,S/TP,H]$	SP 切分
(12) All-Gather(S) → $dY_{full} \in [B,S,H]$	$V_{send} = B \times \frac{S}{N_{tp}} \times H \times 2 = 64 \text{MiB}$ $V_{recv} = B \times \frac{S}{N_{tp}} \times H \times (N_{tp}-1) \times 2 = 192 \text{MiB}$
(11)下投影 $W_{\text{down}}$ 的梯度与 $d{H}_i$ → $dH_i =dY_{full} @ W_{down\_i}^T$ $dW_{down_i} = {H_i}^T dY_{full}$	TP
(10) 计算 $dW_{gate_i}、dW_{up_i} 与 dX_i$ $$\begin{array}{rl}{\displaystyle d{A}_i}& {\displaystyle =d{H}_i\odot U_i}\\ {\displaystyle d{U}_i}& {\displaystyle =d{H}_i\odot A_i}\end{array}$$ $$d{G}_i=d{A}_i\odot [\sigma (G_i)+A_i\odot (1-\sigma (G_i))]$$ $dW_{gate_i} = X^T dG_i$ $dW_{up_i} = X^T dU_i$ $$\begin{array}{rl}{\displaystyle d{X}_{\text{gate}}^{(i)}}& {\displaystyle =d{G}_i{\left(W_{\text{gate}}^{(i)}\right)}^T}\\ {\displaystyle d{X}_{\text{up}}^{(i)}}& {\displaystyle =d{U}_i{\left(W_{\text{up}}^{(i)}\right)}^T}\\ {\displaystyle d{X}^{(i)}}& {\displaystyle =d{X}_{\text{gate}}^{(i)}+d{X}_{\text{up}}^{(i)}}\end{array}$$$dX_i \in [B,S,H]$	TP
(9) Reduce-Scatter(S) → dL/dx in B*S/TP*H

  +--(9) Reduce-Scatter(S) -> dL/dx in B*S/TP*H     [ 通信: 64MiB send, 192MiB recv]
  +--(8) RMSNorm2 反向: 逐位置计算, 无通信
  +--(7) 残差反向: dL/dattn_out = dL/dx; 残差直通
  +--(6) All-Gather(S) -> dL/dY_full in B*S*H      [ 通信: 64MiB send, 192MiB recv]
  +--(5) dL/dattn_i = dL/dY_i @ W_o_i^T; dL/dW_o_i   [TP, 无通信]
  +--(4) Attention 反向: dL/dQ_i, dL/dK_i, dL/dV_i   [TP, 无通信]
  +--(3) QKV 反向: dL/dx_full_i; dL/dW_qkv_i          [TP, 无通信]
  +--(2) Reduce-Scatter(S) -> dL/dx in B*S/TP*H     [ 通信: 64MiB send, 192MiB recv]
  +--(1) RMSNorm1 反向: 逐位置计算, 无通信
  +-- 输出梯度传给上一层

反向通信量 = 正向通信量 = 4 次 x 256 MiB = 1024 MiB/ 层

---

2. Pipeline Parallelism (PP)

2.1 原理

Pipeline Parallelism 将 Transformer block 按层 (80 层) 切分到 $N_{pp}=4$ 个流水线阶段（stage），每个 stage 负责连续的 20 层。数据像流水线上的产品一样，逐 stage 传递。

核心问题 – 气泡 (Bubble): 如果严格串行（等待所有前向完成后再反向），则 GPU 利用率极低。Megatron 采用 1F1B (One Forward, One Backward) 调度策略来减少气泡。

1F1B 调度原理:

• warmup 阶段：stage i（i 从 0 开始）先执行 $N_{pp} – i – 1$ 次前向
• 稳态阶段：交替执行 1 次前向 + 1 次反向
• cooldown 阶段：执行剩余的反向

气泡数量: $N_{pp}-1$ 次前向的时间

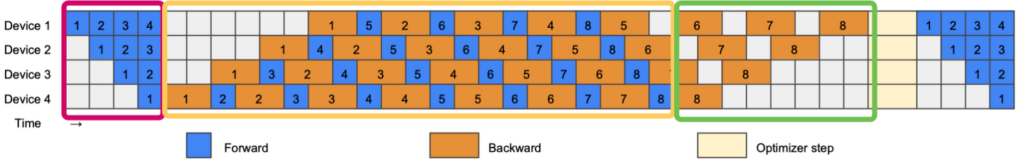

1F1B 调度时序图 (以 $N_{pp}=4$, $M=8$ micro-batches 为例):

其中 F= 前向, B= 反向, 数字是 micro-batch 编号。

2.2 激活值

在 Transformer 架构中，PP 沿着层（Layer）维度进行切分。假设 Stage i 负责 Layer 0~19，Stage i+1 负责 Layer 20~29。

• 前向传播 (Forward)：Stage i 将 Layer 19 的输出 hidden_states 发送给 Stage i+1 作为其输入。
• 反向传播 (Backward)：Stage i+1 计算完 Layer 20 的梯度后，将关于该 hidden_states 的梯度 grad_hidden_states 发送回 Stage i。

在最基础的设定下，这个边界激活值的形状（Shape）为：$[B, S, H]$ , 单次 P2P 传输的数据量为：$S \times B \times H \times 2$ Bytes。

2.2.1 结合 TP、SP、CP 时的激活值形态

当 PP 与 Tensor Parallelism (TP)、Sequence Parallelism (SP) 和 Context Parallelism (CP) 组合时，由于输入序列在不同维度上被分片（Sharding），跨 PP 边界的激活值 Shape 和通信拓扑会发生显著变化。

1. PP + TP (无 Sequence Parallelism)

在传统的 Megatron-LM 纯 TP 模式下，每个 Transformer 层的输入和输出在 TP 组内是完全复制（Replicated）的。

• 边界形态：每个 TP Rank 都在 PP 边界处持有完整的 $[S, B, H]$ 激活值。
• 通信模式：Stage i 的 TP Rank k 直接将大小为 $[B,S , H]$ 的数据通过 send/recv 发送给 Stage i+1 的 TP Rank k。

2. PP + TP + SP (Sequence Parallelism)

SP 将 AllReduce 拆解为 Reduce-Scatter 和 All-Gather，使得各层之间的激活值在序列维度 $S$ 上被切分。

• 边界形态：在 PP 边界处，激活值被 TP 组切分成了 $TP$ 份。每个 Rank 持有的 Shape 为：$[B,S / TP, H]$
• 通信模式：Stage i 的 TP Rank k 只需发送 $[B,S / TP, H]$ 给 Stage i+1 的 TP Rank k。

3. PP + TP + SP + CP (Context Parallelism)

CP 进一步在序列维度上对数据进行切分（例如 DeepSpeed Ulysses 或 Megatron CP 方案）。

• 边界形态：序列维度被 SP 和 CP 共同切分。每个 Rank 在 PP 边界处的激活值 Shape 变为：$[B, S / (TP \times CP), H]$
• 通信模式：Stage i 中的 (CP Rank j, TP Rank k) 将这一小块激活值发给 Stage i+1 中对应的 (CP Rank j, TP Rank k)。

2.2.2 不同 PP 调度策略对激活值显存的影响

PP 的调度策略决定了在同一时刻，GPU 显存中必须驻留多少个 Micro-batch 的激活值。这是 AI Infra 系统设计中权衡“显存占用”与“Pipeline Bubble（气泡）”的核心考量。

假设 Micro-batch 总数为 $M$。

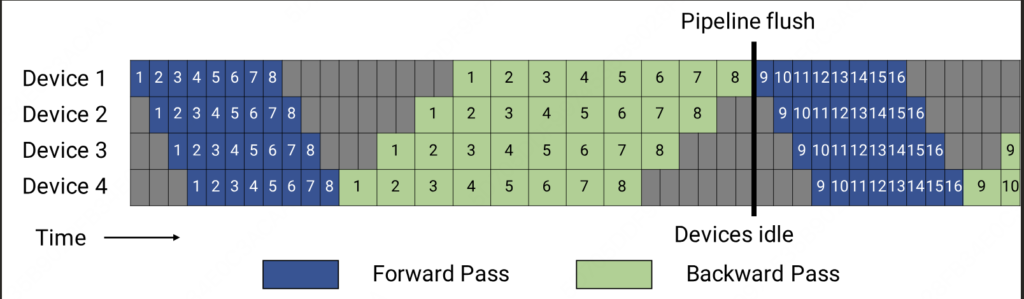

1. GPipe (Default Batching)

• 调度逻辑：前向传播所有的 $M$ 个 Micro-batch，然后再反向传播 $M$ 个 Micro-batch。
• 激活值驻留量：Stage 1 必须将所有 $M$ 个 Micro-batch 的前向激活值全部保存在显存，直到对应的反向传播到来。
• 显存占用峰值：$O(M)$。通常 $M \gg p$，这会导致极大的显存压力，目前主流 LLM 训练已基本弃用。

2. 1F1B (One Forward One Backward)

也有这种：

• 调度逻辑：进入稳态后，交替执行 1 个 Forward 和 1 个 Backward。
• 激活值驻留量：每个 Stage 需要驻留的 Micro-batch 激活值数量取决于它在 Pipeline 中的位置。Stage i（从 0 开始）在稳态前需要执行 $PP – i – 1$ 个 Warmup Forward。
• 显存占用峰值：最多只需缓存 $PP$ 个 Micro-batch 的激活值。即 $O(PP)$。

3. Interleaved 1F1B (Megatron-LM)

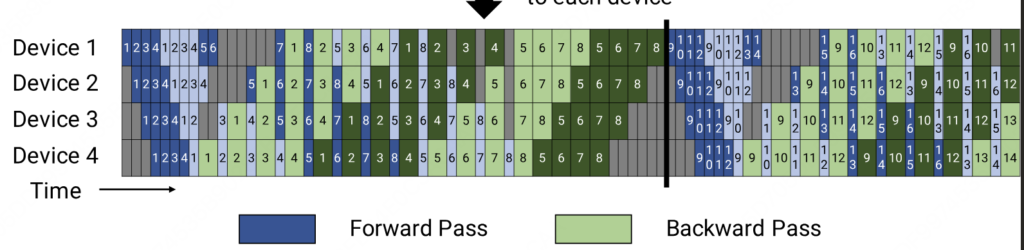

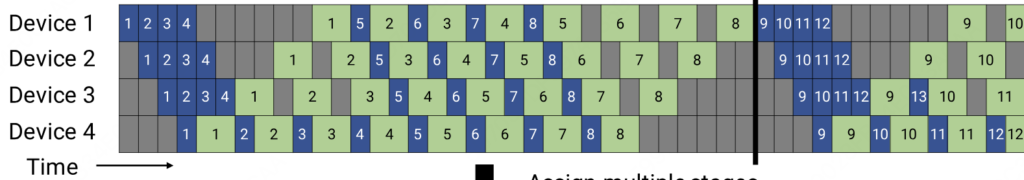

• 调度逻辑：将一个物理 GPU 映射到 $v$ 个虚拟 Stage（Virtual Stages / Model Chunks）。通过让不同阶段的计算交错，缩小最终的 Pipeline Bubble。
• 激活值驻留量 ：由于模型被切得更碎（每块层数变为 $L / (PP \times v)$），但需要处理的 Chunk 数量增加了 $v$ 倍。驻留的 Micro-batch 数量依然由 $PP$ 决定，但由于每个 Chunk 变小，整体激活值 峰值显存占用与基础 1F1B 相当。
• 网络特征 (关键)：Interleaved 1F1B 的跨 Stage 边界数量增加了 $v$ 倍，导致 P2P 通信频率和通信总量增加了 $v$倍。

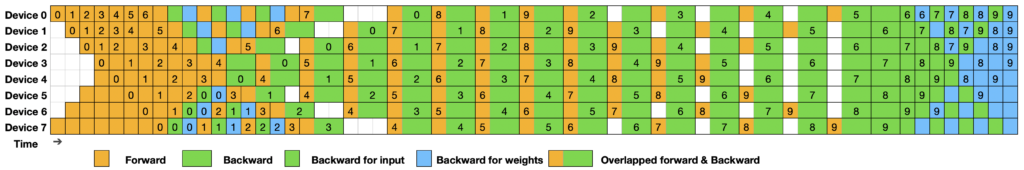

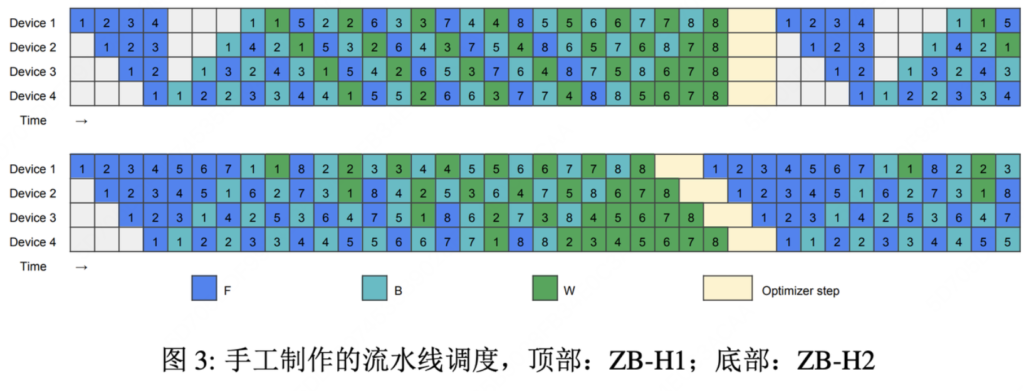

4. Zero-Bubble (如 ZB-H1 / V-Schedule)

• 调度逻辑：将 Backward 进一步拆解为计算激活值梯度的 $B$ 和计算权重梯度的 $W$, 利用 $W$ 来填补传统 1F1B 留下的气泡。
• 激活值驻留量 ：为了填补气泡，$W$ 被大幅延后执行。因为权重梯度的计算需要依赖 前向激活值，延后 $W$ 意味着前向激活值的生命周期被拉长。
• 显存占用峰值 ： 显著高于 1F1B。为了换取接近零的气泡，系统必须在显存中缓存多于 $PP$ 个 Micro-batch 的激活值（具体取决于 $W$ 的排布位置）。

2.3 数学推导

2.3.1 显存分析

假设 $L=80$ 层均匀切分到 $N_{pp}=4$ 个 stage，每 stage $L/N_{pp}=20$ 层。

1F1B 下，stage i 的最大激活值份数:
$M_i = N_{pp} – i \quad (i = 0, 1, \dots, N_{pp}-1)$

• Stage 0: 缓存最多 $N_{pp} = 4$ 份 micro-batch 的激活值
• Stage 1: 3 份
• Stage 2: 2 份
• Stage 3: 1 份

2.3.2 气泡占比

设单次前向时间为 $t_f$，单次反向时间为 $t_b$，micro-batch 数为 $M$。

气泡占比:
$\text{Bubble Fraction} = \frac{N_{pp}-1}{M + N_{pp}-1}$

当 $M=8, N_{pp}=4$: $\text{Bubble} = 3/11 \approx 27.3\%$

当 $M \gg N_{pp}$ 时，气泡占比趋近于 0。

2.3.3 通信量

PP 的通信发生在相邻 stage 之间，是 P2P 通信。

前向: stage i -> stage i+1 传递激活值

注意：如果同时使用了 SP，则层间传递的激活值是 $B \times (S/N_{tp}) \times H$，因为 SP 区域下层间传递的是序列切分后的激活值。

实际前向 P2P 通信量(含 SP):
$V_{forward} = B \times \frac{S}{N_{tp}} \times H \times 2 = 2 \times 2048 \times 8192 \times 2 = 67{,}108{,}864 \text{bytes} = 64 \text{MiB}$

反向: stage i+1 -> stage i 传递梯度，通信量相同:
$V_{backward} = B \times \frac{S}{N_{tp}} \times H \times 2 = 64 \text{MiB}$

2.4 切分内容精确描述

切分对象	切分方式	说明
参数(权重)	按层切分	每 stage 持有连续的 $L/N_{pp}=20$ 层的全部权重
梯度	按层切分	与参数一致，每 stage 只持有所在层的梯度
优化器状态	按层切分	与参数一致
激活值(层间)	按层切分	每 stage 只持有自己 20 层的中间激活值
激活值(micro-batch 缓存)	1F1B 调度缓存	stage i 最多缓存 $N_{pp}-i$ 份 micro-batch 的激活值

精确说明：

• PP 切分的是 层间 的划分，不是层内的切分
• 每 stage 的权重是完整的（在该 stage 内的 20 层中，权重不被 TP 以外的并行度切分）
• 激活值方面，PP 切的是哪些层的激活值在哪张卡上——stage 0 的卡只存储 layer 1-20 的激活值
• 层内激活值 不被 PP 切分（被 TP/SP 切分）

2.5 通信组构成

• PP 通信组: 相邻 stage 之间两两通信
• 通信是 P2P Send-Recv
• stage i 只与 stage i-1 和 stage i+1 通信
• stage 0 只与 stage 1 通信（前向发送）
• stage $N_{pp}-1$ 只与 stage $N_{pp}-2$ 通信（反向接收梯度）

2.6 通信方式

通信点	通信方式	方向	数据
前向: stage i -> i+1	P2P Send-Recv	前向	激活值 $B \times S/N_{tp} \times H$
反向: stage i+1 -> i	P2P Send-Recv	反向	梯度 $B \times S/N_{tp} \times H$

2.7 优化手段

2.7.1 1F1B 调度

显存从 $M$ 份降低到 $N_{pp}-i$ 份。

2.7.2 Interleaved 1F1B (交错式调度)

Megatron-LM v2 的优化：将每 stage 的连续层再切分为多个 chunk（如 2 个 chunk），交错执行不同 chunk 的前向 / 反向。气泡从 $N_{pp}-1$ 降低到 $\frac{N_{pp}-1}{V}$，其中 $V$ 是每 stage 的 chunk 数。代价：P2P 通信次数增加 $V$ 倍，但每次通信量减少。

2.7.3 Pipeline Bubble Fill

在气泡时间内执行其他有用计算（如 DP 的梯度同步），隐藏通信延迟。

2.7.4 micro-batch 数量优化

增大 $M$ 可以降低气泡比例，但增加显存。需要平衡。

2.8 前向与反向流程

前向流程

[micro-batch m 输入] -> Stage 0 (Layer 1-20)
  | 计算 20 层前向
  | 缓存中间激活值(用于反向)
  | P2P Send: 激活值 -> Stage 1  [64 MiB]
  v
Stage 1 (Layer 21-40)
  | 计算 20 层前向
  | 缓存中间激活值
  | P2P Send: 激活值 -> Stage 2  [64 MiB]
  v
Stage 2 (Layer 41-60)
  | 计算 20 层前向
  | 缓存中间激活值
  | P2P Send: 激活值 -> Stage 3  [64 MiB]
  v
Stage 3 (Layer 61-80)
  | 计算 20 层前向
  | 计算 loss
  | 开始反向

反向流程

Stage 3 (Layer 80->61)
  | 反向计算 20 层梯度
  | 释放对应前向激活值
  | P2P Send: 梯度 -> Stage 2  [64 MiB]
  v
Stage 2 (Layer 60->41)
  | 反向计算 20 层梯度
  | 释放激活值
  | P2P Send: 梯度 -> Stage 1  [64 MiB]
  v
Stage 1 (Layer 40->21)
  | 反向计算 20 层梯度
  | 释放激活值
  | P2P Send: 梯度 -> Stage 0  [64 MiB]
  v
Stage 0 (Layer 20->1)
  | 反向计算 20 层梯度
  | 释放激活值
  | 梯度就绪，等待 DP 同步

每层前向计算流程（Pre-RMSNorm + SwiGLU）:

[ 输入 x] (来自上游 stage 或 embedding)
  |
  +-- RMSNorm1(x) -> x_norm           [ 无通信]
  +-- Attention(x_norm) -> attn_out    [TP 通信: AG+RS, 见 Ch1]
  +-- x = x + attn_out                 [ 残差连接, 无 dropout]
  +-- RMSNorm2(x) -> x_norm2          [ 无通信]
  +-- SwiGLU FFN(x_norm2) -> ffn_out  [TP 通信: AG+RS, 见 Ch1]
  +-- x = x + ffn_out                  [ 残差连接, 无 dropout]
  |
[ 输出 x] (传递给下游 stage 或输出层)

每层反向流程:

[ 梯度 dL/dx] (来自下游 stage)
  |
  +-- dL/dx_norm2 = dL/dx (残差直通)
  +-- RMSNorm2 反向: dL/dx += dL/dx_norm2   [ 无通信]
  +-- SwiGLU FFN 反向: dL/dffn_out, dL/dW_gate, dL/dW_up, dL/dW_down  [TP 通信]
  +-- dL/dx += dL/dffn_out (残差直通)
  +-- RMSNorm1 反向: dL/dx_norm = dL/dx     [ 无通信]
  +-- Attention 反向: dL/dattn_out, dL/dW_qkv, dL/dW_o  [TP 通信]
  +-- dL/dx += dL/dattn_out (残差直通)
  |
[ 梯度 dL/dx] (传递给上游 stage)

2.9 一些其他 overlap 相关优化

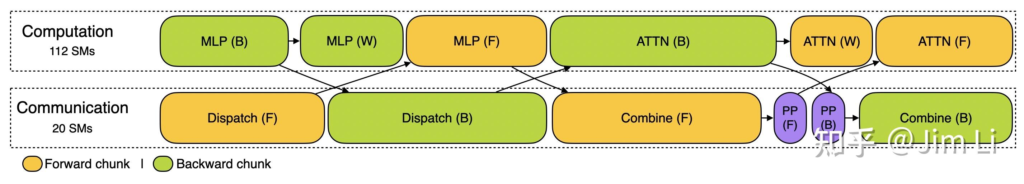

1. deepseek dualpipe https://zhuanlan.zhihu.com/p/28277195890

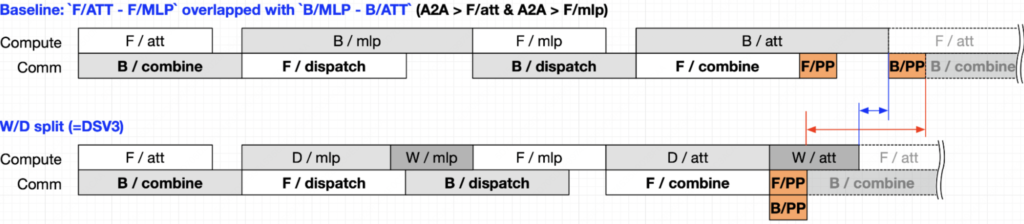

2. 1f1b 实现类似 dualpipe https://developer.nvidia.cn/blog/1f1b-moe-a2a-computing-overlap/

3. 首尾不均衡问题

首 stage（Stage 0）：

• 有 Embedding 层——额外的参数和计算（词表 V × H 的 lookup + dropout）
• 接收原始输入数据，需要做 tokenization / positional embedding
• 反向传播结束时，梯度从这里开始传给上游（没有上游 stage 传梯度给它）

尾 stage（Stage 3）：

• 有 Output LM Head（$W_{out} \in [H, V]$W​out​​∈[H,V]）——计算 logits 和 loss
• 计算 Cross-Entropy Loss
• 反向传播从这里开始（第一个做反向的 stage）
• 没有下游 stage 需要它发送激活值

中间 stage（Stage 1, 2）：

• 只有 Transformer 层（Attention + MLP/MoE）
• 前向收上游激活值，反向收下游梯度

解决：非均匀层切分（Non-uniform Pipeline Split）

不按层数均分，而是按 计算量 或显存 切分：

如果首 stage 有 Embedding（额外显存）→ 给它少几层 Transformer
如果尾 stage 有 LM Head（额外计算）→ 给它少几层 Transformer

例如:
Stage 0: Embedding + 18 层 (减轻以补偿 Embedding 显存)
Stage 1: 20 层
Stage 2: 20 层
Stage 3: 22 层 + LM Head (增加层数但 LM Head 计算量相对小)

Megatron-LM 支持 num_layers_per_virtual_pipeline_stage 和自定义层分配。

3. Context Parallelism (CP)

Context Parallelism（上下文并行）将输入序列沿序列维度 $S$ 切分到多张卡上，使每张卡只需处理序列的一个子段，从而突破单卡显存对长序列的限制。CP 主要切分的是 Attention 层的激活值（具体为 $Q, K, V$ 及其中间产物），对 MLP 层和 RMSNorm 层的激活值不做跨卡通信（这些层在序列维度上是独立的，各卡只需处理自己那段序列即可）。

CP 有三种主流实现变体，下面分别详述。

3.1 公共基础

序列切分： 将长度为 $S$ 的序列均匀切分到 $N_{cp}$ 张卡上，每卡处理 $S_{local} = S / N_{cp}$ 个 token。

数值假设（本节通用）：

• $B = 2, S = 8192, H = 8192, N_h = 64, d_h = 128$
• $N_{cp} = 2$（CP 并行度）
• $S_{local} = 4096$
• dtype = bf16（2 bytes）

切分内容精确描述：

• 参数：各项权重矩阵均不切分。Attention 的 $W_q, W_k, W_v, W_o$ 和 MLP 的 $W_{gate}, W_{up}, W_{down}$ 在所有 CP 卡上完整复制。
• 梯度：不切分（梯度在 CP 组内通过 All-Reduce 同步）。
• 优化器状态：不切分。
• 激活值切分（精确到层内位置）：
  • Attention 层的输入 $X \in [B, S, H]$：沿序列切分为 $X_i \in [B, S_{local}, H]$。 这是层间激活值在进入 Attention 前被切分。
  • $Q, K, V$：每卡计算自己那段的 $Q_i, K_i, V_i \in [B, S_{local}, H]$，这些是 层内中间激活值，标准 Attention 需要全序列 $K, V$ 才能计算 $\text{softmax}(QK^T/\sqrt{d_h})V$，因此需要跨卡通信。
  • Attention 矩阵 $P = QK^T \in [B, N_h, S_{local}, S]$：每卡需全序列 $K$，这是 CP 通信的核心来源。
  • Attention 输出 $O \in [B, S_{local}, H]$：序列维度已切分，后续 $W_o$ 投影在各卡独立完成。
  • MLP 层 ：MLP（SwiGLU）在序列维度上完全独立，各卡只需处理自己的 $S_{local}$ 个 token， 无需跨卡通信。
  • RMSNorm：序列维度独立运算，各卡处理自己的子段，无需跨卡通信。

---

3.2 变体一：Ring-Attention

3.2.1 原理

Ring-Attention 采用 P2P 环形通信，将 $K, V$ 在 CP 组的卡间循环传递。每卡在收到其他卡的 $K, V$ 后，立即计算本地 $Q$ 与这部分 $K, V$ 的 Attention 部分分数，累加到本地 $O$ 上。

核心思想：计算与通信重叠——当卡 i 在用卡 j 的 $K, V$ 计算 Attention 时，同时在接收卡 j+1 的 $K, V$。

3.2.2 数学推导

标准 Attention：$\text{Attn}(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_h}}\right)V$

分块计算（卡 i 持有 $Q_i$，需要所有 $K_j, V_j$）：

$P_{ij} = Q_i K_j^T / \sqrt{d_h} \in [B, N_h, S_{local}, S_{local}]$

$O_i = \sum_{j=0}^{N_{cp}-1} \text{softmax}_{j}(P_{ij}) V_j$

其中 $\text{softmax}_{j}$ 表示在线 softmax 的第 j 块更新（需维护全局最大值和指数和的运行状态）。

在线 softmax 更新公式：

设当前已处理块的最大值为 $m$，指数和为 $\ell$，累加输出为 $O$。处理新块 $j$ 时：

3.2.3 前向流程

Card 0 (S_0)     Card 1 (S_1)     ...     Card N-1 (S_{N-1})
    |                 |                     |
    v                 v                     v
  Q0,K0,V0          Q1,K1,V1          Q_{N-1},K_{N-1},V_{N-1}

Step 0: 每卡用本地 K,V 计算本地 Attention 部分
         |--- P2P Send K_i,V_i -> Card (i+1)%N --->

Step 1: 每卡收到 Card (i-1) 的 K,V, 计算与本地 Q 的 Attention
        同时 P2P Send 当前 K,V 到下一卡

Step 2 ~ N-1: 重复上述过程, 直到每卡都见过所有 K,V

最终: 每卡的 O_i 包含全序列信息

通信细节：

• 通信组：CP 组内 $N_{cp}$ 张卡
• 通信方式：P2P Send-Recv（环形），共 $N_{cp}-1$ 轮
• 每轮通信数据量：发送 $K_j$ 和 $V_j$，各 $B \times S_{local} \times H \times 2$ bytes
• 单轮通信量：$2 \times B \times S_{local} \times H \times 2 = 2 \times 2 \times 4096 \times 8192 \times 2 = 268{,}435{,}456$ bytes = 256 MiB
• 总通信量（前向）：$(N_{cp}-1) \times 256$ MiB
• $N_{cp}=2$：256 MiB
• $N_{cp}=4$：768 MiB

3.2.4 反向流程

反向传播需计算 $Q, K, V$ 的梯度。由于前向 $K, V$ 在卡间循环，反向需相应的梯度回传。

反向传播(Ring-Attention 反向):

Card i 持有 dO_i (来自上一层的梯度) [B, S_local, H]

Step 0: 用本地 Q_i, K_i, V_i 计算本地部分的 dQ_i, dK_i, dV_i
        |--- P2P Send dK_j, dV_j -> 前一卡(逆向环) --->

Step 1 ~ N-1:
  每卡收到来自 "下一卡" 的 dK_j, dV_j
  用本地 Q_i 和缓存的 K_j, V_j 计算:
    dQ_i  += dP_{ij}^T @ K_j  (累加到本地 dQ)
    dK_j  += dP_{ij}^T @ Q_i  (需传回)
    dV_j  += softmax(P_{ij})^T @ dO_i  (需传回)

  P2P Send dK_j, dV_j 回前一卡

反向通信量：与前向相同，$(N_{cp}-1) \times 256$ MiB

总通信量（前向 + 反向）：$2 \times (N_{cp}-1) \times 256$ MiB

• $N_{cp}=2$：512 MiB

3.2.5 优化手段

1. 计算 - 通信重叠：Ring-Attention 的核心优势——计算当前块时预取下一块
2. Flash-Attention 集成：将分块计算融合为 Flash-Attention kernel，减少 HBM 读写
3. KV 缓存复用：前向时缓存收到的 $K, V$，避免反向时重新通信（代价是显存增加）

---

3.3 变体二：AllGather 方案

3.3.1 原理

AllGather 方案更直接：每卡持有 $S_{local}$ 的 $Q, K, V$，通过 All-Gather 收集全序列的 $K, V$，然后各卡独立计算完整的 Attention。

3.3.2 数学推导

每卡 i 持有 $Q_i, K_i, V_i \in [B, S_{local}, H]$。

All-Gather K, V：
$K_{full} = \text{AllGather}(K_0, K_1, \ldots, K_{N_{cp}-1}) \in [B, S, H]$
$V_{full} = \text{AllGather}(V_0, V_1, \ldots, V_{N_{cp}-1}) \in [B, S, H]$

计算完整 Attention：
$O_i = \text{softmax}\left(\frac{Q_i K_{full}^T}{\sqrt{d_h}}\right) V_{full} \in [B, S_{local}, H]$

每卡只需计算自己 $S_{local}$ 行的 Attention，但需全序列的 $K, V$。

3.3.3 前向流程

Card 0 (S_0)       Card 1 (S_1)      ...    Card N-1 (S_{N-1})
    |                   |                      |
    v                   v                      v
  Q0,K0,V0            Q1,K1,V1             Q_{N-1},K_{N-1},V_{N-1}

Step 1: AllGather(K) -> 每卡获得 K_full [B, S, H]
        AllGather(V) -> 每卡获得 V_full [B, S, H]

        通信量: 每卡发送 B*S_local*H*2 bytes (K), 接收 B*S*H*2 bytes (K)
        同理 V -> 总通信量 = 2 * B * S * H * 2 = 512 MiB

Step 2: 每卡独立计算 O_i = Attn(Q_i, K_full, V_full)
        Attention 矩阵: [B, N_h, S_local, S]

Step 3: 输出 O_i [B, S_local, H], 过 W_o 投影(各卡独立)

通信细节：

• 通信组：CP 组内 $N_{cp}$ 张卡
• 通信方式：All-Gather（收集 K 和 V）
• 总通信量（前向 K+V）：$2 \times B \times S \times H \times 2 = 2 \times 2 \times 8192 \times 8192 \times 2 = 536{,}870{,}912$ bytes = 512 MiB

3.3.4 反向流程

反向传播:

Card i 持有 dO_i [B, S_local, H]

Step 1: 用前向缓存的 K_full, V_full 计算:
  dQ_i     = dP_i @ V_full         [B, S_local, H]
  dK_full  = dP_i^T @ Q_i          [B, S, H] (每卡只算了 S_local 行的梯度)
  dV_full  = softmax(P_i)^T @ dO_i [B, S, H]

Step 2: dK_full 和 dV_full 需在 CP 组内 Reduce-Scatter:
  - Reduce-Scatter(dK_full) -> 每卡得到 dK_i [B, S_local, H]
  - Reduce-Scatter(dV_full) -> 每卡得到 dV_i [B, S_local, H]

  通信量: 2 * B * S * H * 2 = 512 MiB

总通信量（前向 + 反向）：$2 \times 512 = 1024$ MiB

比 Ring-Attention（512 MiB）多一倍，但实现更简单，计算效率更高（不需要在线 softmax）。

3.3.5 优化手段

1. 只 AllGather K,V，不 AllGather Q：减少通信量
2. Flash-Attention：用 Flash-Attention kernel 计算 $[S_{local} \times S]$ 的 Attention
3. QKV 融合 AllGather：一次 All-Gather 同时收集 K 和 V（拼接为 $[K;V]$）
4. 滑动窗口 Attention：局部注意力只需 AllGather 窗口内的 K,V

---

3.4 变体三：Ulysses All-to-All

3.4.1 原理

Ulysses 采用与上述两种方案完全不同的策略：通过 All-to-All 通信在「序列切分」和「注意力头切分」之间切换。

• 前向前：每卡持有 $S_{local}$ 的所有头的 $Q, K, V$
• All-to-All 后：每卡持有 $S$（全序列）的 $N_h / N_{cp}$ 个头的 $Q, K, V$
• 每卡独立计算自己负责的那些头的完整 Attention（序列维度完整，头维度切分）
• 计算完成后：再次 All-to-All 切回序列切分模式

3.4.2 数学推导

初始状态（序列切分）：
$Q_i \in [B, S_{local}, N_h, d_h] \quad \text{(卡} i \text{持有序列段} i \text{的所有头)}$

All-to-All 重排：
$Q’i \in [B, S, N_h^{local}, d_h] \quad \text{(卡} i \text{持有全序列的} N_h^{local} = N_h / N{cp} \text{个头)}$

这是在序列维度和头维度之间的数据重排。

计算 Attention：
$O’_i = \text{softmax}\left(\frac{Q’_i K’^{T}_i}{\sqrt{d_h}}\right) V’_i \in [B, S, N_h^{local}, d_h]$

第二次 All-to-All（切回）：
$O_i \in [B, S_{local}, N_h, d_h] \quad \text{(恢复为序列切分)}$

3.4.3 前向流程

Card 0               Card 1              ...    Card N-1
  |                    |                          |
  v                    v                          v
Q0,K0,V0             Q1,K1,V1                Q_{N-1},K_{N-1},V_{N-1}
[B, S_local, N_h, d_h]                       [B, S_local, N_h, d_h]

Step 1: All-to-All (Q)  -> 重排: 序列切分 -> 头切分
  Card 0 获得 Q'_0 = [B, S, N_h/N_cp, d_h]  (全序列, 头 0~31)
  Card 1 获得 Q'_1 = [B, S, N_h/N_cp, d_h]  (全序列, 头 32~63)

  通信量: 每卡发送 (N_cp-1)/N_cp * B * S_local * N_h * d_h * 2
        = (1/2) * 2 * 4096 * 64 * 128 * 2 = 33,554,432 bytes = 32 MiB

  同理对 K, V 各做一次 All-to-All
  总 All-to-All 通信量(Q+K+V) = 3 * 32 = 96 MiB

Step 2: 每卡独立计算完整 Attention (自己负责的头)
  O'_i = Attn(Q'_i, K'_i, V'_i)  [B, S, N_h_local, d_h]
  Attention 矩阵: [B, N_h_local, S, S]  (完全本地计算, 无需跨卡)

Step 3: All-to-All (O) -> 重排: 头切分 -> 序列切分
  Card 0 获得 O_0 = [B, S_local, N_h, d_h]  (序列段 0, 所有头)
  通信量: 同 Step 1, 32 MiB

Step 4: 过 W_o 投影 (每卡独立, 无通信)

总通信量（前向）：$4 \times 32 = 128$ MiB（3 次 All-to-All for Q,K,V + 1 次 for O）

3.4.4 反向流程

反向传播:

Card i 持有 dO_i [B, S_local, N_h, d_h]

Step 1: All-to-All(dO) -> 头切分模式
  dO'_i = [B, S, N_h_local, d_h]
  通信量: 32 MiB

Step 2: 计算本地 Attention 的梯度
  dQ'_i, dK'_i, dV'_i = Attn_backward(dO'_i, Q'_i, K'_i, V'_i)
  完全本地计算, 无通信

Step 3: All-to-All(dQ), All-to-All(dK), All-to-All(dV) -> 序列切分模式
  通信量: 3 * 32 = 96 MiB

Step 4: W_o 的反向 (每卡独立)

总通信量（反向）：$4 \times 32 = 128$ MiB

总通信量（前向 + 反向）：$128 + 128 = 256$ MiB

3.4.5 优化手段

1. QKV 融合 All-to-All：将 $Q, K, V$ 拼接后一次 All-to-All，减少通信次数从 3 到 1
2. 标准 Flash-Attention：每卡持有全序列，可直接用标准 Flash-Attention kernel

3.4.6 三种 CP 变体对比

维度	Ring-Attention	AllGather	Ulysses All-to-All
通信方式	P2P 环形 Send-Recv	All-Gather + Reduce-Scatter	All-to-All
前向通信量 ($N_{cp}=2$)	256 MiB	512 MiB	128 MiB
反向通信量 ($N_{cp}=2$)	256 MiB	512 MiB	128 MiB
总通信量	512 MiB	1024 MiB	256 MiB
计算效率	中（在线 softmax 开销）	高（标准 Flash-Attn）	高（标准 Flash-Attn）
通信 - 计算重叠	强（核心设计）	弱	弱
实现复杂度	高	低	中
扩展性	好（P2P 带宽充分利用）	中（All-Gather 瓶颈）	好（All-to-All 对大组友好）
额外显存	低	高（全序列 K,V）	中（全序列但部分头）

---

4. Expert Parallelism (EP)

4.1 原理

Expert Parallelism（专家并行）是 MoE（Mixture of Experts）模型专用的并行策略。将多个专家（Expert）分布到不同卡上，每张卡只持有部分专家的参数。路由器（Gate/Router）根据输入 token 决定将 token 发送到哪些卡上的专家进行计算。

MoE 层结构：

• Router/Gate：$W_{gate} \in [H, E]$，计算每个 token 对每个专家的分数
• Top-k 选择：每 token 选 k 个专家
• Expert FFN：E 个独立的 SwiGLU MLP，每个 $W_{gate}^e \in [H, 4H], W_{up}^e \in [H, 4H], W_{down}^e \in [4H, H]$

4.2 数学推导

Gate 计算：
$G(x) = \text{TopK}(\text{softmax}(x \cdot W_{gate}))$

其中 $x \in [B \cdot S, H]$，$G(x) \in [B \cdot S, k]$（每 token 选 k 个专家）。

Expert 计算与加权：
$y = \sum_{e \in \text{TopK}(G(x))} G(x)_e \cdot \text{FFN}_e(x)$

EP 切分： E 个专家分布在 $N_{ep}$ 张卡上，每卡持有 $E / N_{ep}$ 个专家。

4.3 切分内容精确描述

• 参数切分：
  • Router $W_{gate}$：不切分，每卡完整持有（所有卡都需要为本地 token 计算路由）
  • Expert $W_{gate}^e, W_{up}^e, W_{down}^e$：按专家切分。卡 i 持有专家 $e \in [i \cdot E/N_{ep}, (i+1) \cdot E/N_{ep})$ 的 $W_{gate}^e, W_{up}^e, W_{down}^e$
  • 非 MoE 层（Attention、RMSNorm）：不受 EP 影响
• 梯度切分：与参数对应，每个专家的梯度只在持有该专家的卡上计算
• 优化器状态：与参数对应
• 激活值切分（精确到层内位置）：
  • Router 输入 $X \in [B, S, H]$：每卡持有完整序列（由上游 DP/TP/CP 决定，EP 不额外切分序列维度）
  • Router 输出（dispatch 前）：每卡为所有 token 计算路由分数
  • Expert 输入激活值 ：被路由到卡 i 的 token 子集 $\tilde{X}_i$，这是一个 不规则的、动态的 激活值分块（不是沿固定维度切分，而是 token 的动态子集）
  • Expert 输出激活值：$\tilde{Y}_i = \text{FFN}_e(\tilde{X}_i)$，需合并回原位置

4.4 通信组构成

• EP 通信组：$N_{ep}$ 张卡，持有 E 个专家
• 跨 EP 组的通信通过 All-to-All 实现 token dispatch 和 combine

4.5 通信方式

前向（2 次 All-to-All）：

1. Dispatch All-to-All：每卡将本地 token 按路由结果发送到目标专家所在卡
2. Combine All-to-All：专家计算完成后，将结果按逆路由发回原卡

反向（2 次 All-to-All，与前向对称但方向互换）：

1. Dispatch 反向 = Combine：将 loss 对 expert 输出的梯度 $dY_e$ 从原卡发送到对应专家所在卡（与前向 Combine 方向相同，传的是梯度而非激活值）
2. Combine 反向 = Dispatch：expert 计算完输入梯度 $dX$ 后，将其按逆路由发回原卡（与前向 Dispatch 方向相同，传的是梯度而非激活值）

4.6 通信数据量计算

Dispatch 阶段（均匀路由假设）：

• 每 token 发送 $k \times H \times 2$ bytes 到目标卡
• 总 token 数 = $B \times S = 2 \times 8192 = 16384$
• 均匀路由下，每卡发送给 $(N_{ep}-1)/N_{ep}$ 的 dispatch

数值计算（$B=2, S=8192, H=8192, k=2, N_{ep}=8$）：

Combine 阶段： 与 Dispatch 对称，每卡发送 $\approx 448$ MiB

总通信量（前向）：$2 \times 448 = 896$ MiB

反向通信量：与前向对称（Dispatch 和 Combine 各一次）

总通信量（前向 + 反向）：$2 \times 896 = 1792 MiB \approx 1.75$ GiB

4.7 前向与反向流程

前向流程

所有 EP 卡持有: X [B, S, H] (完整序列)
                W_gate [H, E] (完整, 所有卡都有)

Step 1: Router 计算 (每卡独立)
  gate_scores = softmax(X @ W_gate)  [B*S, E]
  top_k_indices, top_k_weights = TopK(gate_scores, k=2)  [B*S, 2]

Step 2: Dispatch All-to-All
  每卡根据 top_k_indices 将 token 发送到对应专家所在卡
  通信: All-to-All, 发送 ~448 MiB, 接收 ~448 MiB

  通信后: 卡 i 持有被路由到本地专家的 token 子集 X_i'
  (均匀假设下约 B*S*k/N_ep = 16384*2/8 = 4096 个 token)

Step 3: Expert 计算 (每卡独立)
  卡 i 对本地每个专家 e 计算: Y_e = W_{down}^e @ (SiLU(W_{gate}^e @ X_i'_e) * (W_{up}^e @ X_i'_e))

Step 4: Combine All-to-All (逆路由)
  将专家输出发回原始卡
  通信: All-to-All, 发送 ~448 MiB, 接收 ~448 MiB

  通信后: 每卡持有完整 Y [B, S, H], 按 top_k_weights 加权合并

Step 5: 加权合并 (每卡独立)
  Y_final = sum_e(top_k_weights[e] * Y_e)  逐 token 加权

反向流程

反向传播:

每卡持有 dY [B, S, H]

Step 1: 加权合并的反向
  d(top_k_weights[e] * Y_e) = top_k_weights[e] * dY  (逐 token)
  每卡需对每个 token 的每个被选专家产生 dY_e

Step 2: Combine All-to-All 的反向 = Dispatch All-to-All
  将 dY_e 发送到对应专家所在卡
  通信: All-to-All, ~448 MiB

Step 3: Expert 反向 (每卡独立)
  卡 i 对本地专家计算:
    dW_{gate}^e, dW_{up}^e, dW_{down}^e (参数梯度)
    dX_i'_e (输入梯度)

Step 4: Dispatch All-to-All 的反向 = Combine All-to-All
  将 dX_i'_e 发回原始卡
  通信: All-to-All, ~448 MiB

Step 5: Router 反向
  每卡计算 dW_gate, 累加到梯度

Step 6: EP 组内梯度同步
  dW_gate 在所有 EP 卡上 All-Reduce (因为 W_gate 是复制的)
  专家参数梯度不需 All-Reduce (各卡只持有自己的专家)

4.8 优化手段

1. Capacity Factor：限制每个专家处理的 token 数上限 $C = \text{cf} \times B \cdot S / N_{ep}$，防止负载不均
2. Token Dropping：超出容量的 token 被丢弃（或通过残差连接直接传递）
3. Expert Balancing Loss：添加辅助损失鼓励均匀路由
4. Grouped GEMM：将同一卡多个专家的计算合并为一次 Grouped GEMM
5. 通信 - 计算重叠：Dispatch 通信可与 Router 计算重叠
6. DeepEP/Expert-EP 优化：使用专用 All-to-All kernel 减少小消息延迟

4.9 专家负载均衡

MoE 的核心痛点：Router 可能将大量 token 路由到少数专家（hot expert），导致部分 EP 卡过载而其他卡空闲。这不只是性能问题——训练不稳定、梯度爆炸、专家退化（某些专家永远不被训练）都可能由此引发。

4.9.1 问题根源

Router 计算 $G(x) = \text{TopK}(\text{softmax}(x \cdot W_{gate}))$，每个 token 独立选择 top-k 专家。在训练初期 $W_{gate}$ 随机初始化，路由分布天然不均匀；训练过程中还可能出现 马太效应——被选中的专家获得更多梯度更新，变得更强，吸引更多 token，形成正反馈。

负载不均的三个层面：

层面	表现	影响
专家级	某些专家处理 5x token，某些几乎为 0	EP 卡计算不均
卡级	持有 hot expert 的卡成为瓶颈	All-to-All 延迟
训练级	Cold expert 不被训练，参数停滞	模型质量下降

4.9.2 负载均衡 Loss（Auxiliary Loss）

最核心的方法。 添加辅助损失项，鼓励 token 在专家间均匀分布。

Switch Transformer 的负载均衡 Loss：

设 $N = B \cdot S$ 为总 token 数，$E$ 为专家数，$f_e$ 为实际路由到专家 $e$ 的 token 比例，$P_e$ 为 Router 对专家 $e$ 的平均概率：

• 当路由完全均匀时：$f_e = k/E, P_e = 1/E，\mathcal{L}_{balance} = \alpha \cdot k$（最小值）
• 当路由完全不均匀时：$\mathcal{L}_{balance}$ 增大
• $\alpha$ 是超参（通常 0.01），过大会影响主任务

直觉： $f_e \cdot P_e$ 在均匀分布时最小（柯西 - 施瓦茨不等式），这个 loss 惩罚的是“高概率 + 高选中率”的专家。

GShard 的 z-loss：

额外添加 z-loss 鼓励 logits 的绝对值不要过大，防止 softmax 饱和：

其中 $z_{i,e} = (x_i \cdot W_{gate})_e$ 是未归一化的 logits。

4.9.3 容量因子（Capacity Factor）

硬性限制 每个专家处理的 token 数上限，防止极端不均。

其中 $\text{cf}$ 是容量因子（通常 1.0-1.5），$N \cdot k / E$ 是均匀路由下每专家的期望 token 数。

• 超出 $C_e$ 的 token 被 丢弃（通过残差连接直接传给下一层，不经过 expert）
• cf=1.0：严格限制，但丢弃率高，信息损失大
• cf=1.5：允许 50% 冗余，丢弃少，但显存增加
• 训练时常从 cf=1.25 退火到 1.0

显存影响： 容量因子直接决定 expert 输入 buffer 大小：

4.9.4 Token Dropping 策略

超出容量的 token 处理方式：

策略	做法	优缺点
直接丢弃	超出的 token 不计算 FFN	最简单，但信息损失
残差直通	$y = x$（跳过该层的 MoE FFN）	保持信号传播，主流做法
随机丢弃	从超出的 token 中随机选 $C_e$ 个	减少系统性偏倚
优先级丢弃	按 Router 分数排序，保留高分 token	低分 token 被丢弃，可能偏倚

Megatron-LM 默认使用 残差直通——被丢弃的 token 直接通过 $y = x + 0$（不经过任何 expert）。

4.9.5 Expert Bias / Router Noise

Router Noise（训练初期）： 在 Router logits 上加高斯噪声，鼓励探索：

$\sigma$ 通常设为 1.0，随训练退火到 0。这防止 Router 早期固化到某些专家。

Expert Bias： 给每个专家添加可学习偏置 $b_e$，用于补偿路由不均：

冷专家的 $b_e$ 会被梯度推向更大值，自动吸引更多 token。类似于 MaxViT 的“专家拉力”机制。

4.9.6 路由方案对比

路由方案	均衡机制	通信量	模型质量
Top-k 路由 + 负载均衡 Loss	软约束（Loss 惩罚）	标准	好
Top-k 路由 + 容量因子	硬约束（丢弃超限 token）	降低（有上限）	中（信息丢失）
Expert Choice 路由	专家选 token（反向）	降低（自动均衡）	中高
Sparse MLP 路由	Top-1 + 量化	最低	中
Hash 路由	固定哈希函数	无（完全确定）	差

Expert Choice 路由（Gale et al. 2023）反转了路由方向：每个专家从所有 token 中选 top-$C_e$ 个，天然保证负载均衡（每个专家恰好处理 $C_e$ 个 token）。代价是 token 可能被多个专家处理或被零个处理。

4.9.7 Megatron-LM 的实际做法

Megatron-LM 默认组合使用：

1. 负载均衡 Loss（$\alpha=0.01$）——软约束，鼓励均匀
2. 容量因子 $\text{cf}=1.0$ ——硬约束，防止极端不均
3. 残差直通——超出容量的 token 跳过 MoE 层
4. Router Noise 退火——训练初期探索
5. z-loss——防止 softmax 饱和

---

5. Data Parallelism with ZeRO (DP)

5.1 原理

标准 Data Parallelism（DP）中，每张卡持有完整的模型参数、梯度和优化器状态，各自处理不同数据 batch，前向后通过 All-Reduce 同步梯度。

ZeRO（Zero Redundancy Optimizer）逐步切分这些冗余副本：

阶段	切分内容	冗余消除
ZeRO-1	优化器状态（Adam 的 m, v, master weights）	优化器状态不再每卡复制
ZeRO-2	优化器状态 + 梯度	梯度也按卡切分
ZeRO-3	优化器状态 + 梯度 + 参数	参数也按卡切分（完全无冗余）

5.2 显存分析

设模型参数量为 $\Psi$，使用 Adam 优化器，bf16 训练 + fp32 优化器状态。

标准 DP 每卡显存：

• 参数（bf16）：$2\Psi$ bytes
• 梯度（bf16）：$2\Psi$ bytes
• 优化器状态（fp32 m, v + fp32 master weights）：$12\Psi$ bytes
• 总计：$16\Psi$ bytes

ZeRO-1（切分优化器状态，$N_{dp}$ 卡）：

• 参数：$2\Psi$（不切分）
• 梯度：$2\Psi$（不切分）
• 优化器状态：$12\Psi / N_{dp}$
• 总计：$4\Psi + 12\Psi/N_{dp}$ bytes

ZeRO-2（切分优化器状态 + 梯度）：

• 参数：$2\Psi$（不切分）
• 梯度：$2\Psi / N_{dp}$
• 优化器状态：$12\Psi / N_{dp}$
• 总计：$2\Psi + 14\Psi/N_{dp}$ bytes

ZeRO-3（切分优化器状态 + 梯度 + 参数）：

• 参数：$2\Psi / N_{dp}$
• 梯度：$2\Psi / N_{dp}$
• 优化器状态：$12\Psi / N_{dp}$
• 总计：$16\Psi / N_{dp}$ bytes

5.3 切分内容精确描述

ZeRO-1

• 切分对象：优化器状态（Adam 的 $m, v$, master weights）
• 切分维度：按参数维度均匀切分到 $N_{dp}$ 张卡
• 不切分：参数（每卡完整）、梯度（每卡完整）
• 激活值：不涉及
• 前向：标准前向传播，无额外通信
• 反向：标准反向计算梯度后，All-Reduce 同步梯度（每卡获得完整梯度），然后各卡用本地那段优化器状态更新本地那段参数副本（注意：参数仍需 All-Reduce 同步更新后的参数）

ZeRO-2

• 切分对象：优化器状态 + 梯度
• 切分维度：按参数维度均匀切分
• 不切分：参数（每卡完整）
• 激活值：不涉及
• 前向：标准前向传播，无额外通信
• 反向：计算梯度后，用 Reduce-Scatter 将梯度按卡切分（每卡只保留自己那段的梯度），然后各卡用本地梯度更新本地优化器状态和参数。更新后，参数需通过 All-Gather 广播给其他卡

ZeRO-3

• 切分对象：优化器状态 + 梯度 + 参数
• 切分维度：按参数维度均匀切分
• 激活值：不直接切分激活值，但参数不完整需按需收集
• 前向：每层计算前，All-Gather 收集当前层完整参数；计算后丢弃（释放显存）
• 反向：每层反向前，All-Gather 收集当前层完整参数；计算梯度后，Reduce-Scatter 将梯度按卡切分；更新本地参数段

5.4 通信量分析

阶段	前向通信	反向通信	总通信量
标准 DP	0	All-Reduce(梯度) = $2\Psi \times 2$	$4\Psi$
ZeRO-1	0	All-Reduce(梯度) = $4\Psi$	$4\Psi$
ZeRO-2	0	Reduce-Scatter(梯度) + All-Gather(参数) = $2\Psi + 2\Psi$	$4\Psi$
ZeRO-3	All-Gather(参数) 每层 = $2\Psi$	Reduce-Scatter(梯度) + All-Gather(参数) = $2\Psi + 2\Psi$	$6\Psi$

注意：ZeRO-2 和标准 DP 通信量相同（All-Reduce = All-Gather + Reduce-Scatter），只是拆分了时机。ZeRO-3 比标准 DP 多 $2\Psi$ 的前向 All-Gather 通信量。

数值示例（假设模型参数 $\Psi = 175B$ 参数，bf16）：

• ZeRO-3 每卡显存：$16 \times 175 \times 10^9 / N_{dp}$ bytes
• $N_{dp}=4$：700 GB / 4 = 175 GB/ 卡（仍然很大，需配合其他并行）
• $N_{dp}=32$：700 GB / 32 = 21.9 GB/ 卡
• ZeRO-3 前向 All-Gather 通信量：$2 \times 175 \times 10^9 \times 2 = 700$ GB（全部参数每层收集一次，总计）
• ZeRO-3 反向通信量：$2 \times 175 \times 10^9 \times 2 = 700$ GB
• ZeRO-3 总通信量：$700 + 700 = 1400$ GB

5.5 前向与反向流程

ZeRO-1 前向与反向

前向: 标准前向, 每卡用完整参数计算, 无额外通信

反向:
  Step 1: 每卡计算本地梯度 dW (完整)
  Step 2: All-Reduce(dW) -> 每卡获得完整梯度
          通信量: 2 * Psi * 2 = 4*Psi bytes
  Step 3: 每卡用本地优化器状态段更新对应参数段
  Step 4: All-Reduce(更新后的参数) -> 同步参数
          通信量: 2 * Psi * 2 = 4*Psi bytes

ZeRO-2 前向与反向

前向: 标准前向, 每卡用完整参数计算, 无额外通信

反向:
  Step 1: 每卡计算本地梯度 dW (完整)
  Step 2: Reduce-Scatter(dW) -> 每卡只持有自己那段的梯度
          通信量: 2 * Psi * 2 = 4*Psi bytes (等价于 All-Reduce)
  Step 3: 每卡用本地梯度段 + 本地优化器状态段 -> 更新本地参数段
  Step 4: All-Gather(更新后的参数) -> 广播给所有卡
          通信量: 2 * Psi * 2 = 4*Psi bytes

ZeRO-3 前向与反向

前向:
  对每一层 l (从 0 到 L-1):
    Step 1: All-Gather(W_l) -> 收集当前层完整参数
            通信量: 2 * Psi_per_layer * 2 (bf16)
            总计(全部层): 2 * Psi * 2 = 4*Psi bytes
    Step 2: 用完整参数计算前向 (标准计算)
    Step 3: 丢弃完整参数 (释放显存, 只保留本地段)

反向:
  对每一层 l (从 L-1 到 0):
    Step 1: All-Gather(W_l) -> 收集当前层完整参数
            通信量: 2 * Psi_per_layer * 2
    Step 2: 用完整参数计算本地梯度 dW_l
    Step 3: Reduce-Scatter(dW_l) -> 每卡只持有自己那段的梯度
            通信量: 2 * Psi_per_layer * 2
    Step 4: 丢弃完整参数
    Step 5: 每卡用本地梯度段 + 本地优化器状态段 -> 更新本地参数段

5.6 优化手段

1. ZeRO-Infinity：将优化器状态 offload 到 CPU/NVMe，进一步降低显存
2. ZeRO-R：切分激活值（与 ZeRO-3 的参数切分配合），减少激活值显存
3. 预取重叠：在计算当前层时，预取下一层的参数（ZeRO-3）
4. 梯度累积：减少 DP 通信频率（每 N 个 micro-batch 通信一次）
5. 通信 - 计算重叠：All-Gather 和 Reduce-Scatter 可与计算重叠
6. 分层通信：利用 NVLink（节点内）和 InfiniBand（节点间）的层次结构优化

5.7 梯度累积（Gradient Accumulation）

5.7.1 原理

梯度累积是一种通过 多次小 batch 前向 + 反向、累积梯度后统一更新 来模拟大 batch 训练的技术。它解决了显存不足以容纳大 batch 的问题，同时减少 DP 通信频率。

核心流程：

目标全局 batch size = B_global
每步 micro-batch size = B_micro
累积步数 N_acc = B_global / B_micro

for step = 0, 1, ..., N_acc-1:
    前向: loss_i = forward(micro_batch_i)
    反向: grad_i = backward(loss_i)  # 梯度累加到 .grad
    # 不做 All-Reduce, 不更新参数

# 累积 N_acc 步后:
grad_total = sum(grad_0, ..., grad_{N_acc-1})
All-Reduce(grad_total)  # DP 组内同步梯度
grad_total /= N_acc     # 除以累积步数 (平均梯度)
optimizer.step()        # 统一更新参数
optimizer.zero_grad()   # 清零梯度

5.7.2 数学等价性

设全局 batch 为 $B_{global}$，拆为 $N_{acc}$ 个 micro-batch 每个 $B_{micro} = B_{global}/N_{acc}$：

两者数学等价（前提：BatchNorm 等跨样本统计的层需特殊处理，但 LLM 用 RMSNorm/LayerNorm 不受影响）。

5.7.3 通信优化

无梯度累积时（每步 All-Reduce）：

• 每 step 一次 All-Reduce，通信量 $= 2 \times \Psi \times 2$ bytes（bf16）

有梯度累积时（每 $N_{acc}$ 步 All-Reduce）：

• 每 $N_{acc}$ step 一次 All-Reduce，通信量相同但频率降低 $N_{acc}$ 倍
• 等效效果：通信占比从 $\frac{T_{comm}}{T_{comm}+T_{comp}} \text 降低到 \frac{T_{comm}/N_{acc}}{T_{comm}/N_{acc}+T_{comp}}$

5.7.4 与 PP 的协同

梯度累积与 Pipeline Parallelism 天然协同——PP 本身就使用 micro-batch：

• PP 的 M 个 micro-batch 就是 M 步梯度累积
• PP 中每个 micro-batch 做完反向后，梯度累积在本地
• 所有 micro-batch 完成后，DP 组做一次 All-Reduce

Megatron-LM 的默认做法：

全局 batch = B_global
PP micro-batches = M (由 PP 调度决定)
DP 梯度累积 = N_acc = B_global / (M * B_micro * N_dp)

每个 PP stage 完成所有 M 个 micro-batch 的反向后:
  → DP 组 All-Reduce 梯度
  → optimizer.step()
  → zero_grad()

5.7.5 显存影响

梯度累积 不增加 峰值显存——每次只处理 1 个 micro-batch 的激活值，反向完成后梯度累加到 .grad（已有显存），激活值可释放。

但需注意：

• PP 的 1F1B 调度中，stage 0 最多缓存 $N_{pp}$ 份 micro-batch 的激活值
• 梯度累积不减少这个缓存——它影响的是 optimizer 更新频率，不是 PP 激活值缓存

5.7.6 太大的问题

1. 收敛质量下降

梯度累积的数学等价性成立的前提是：loss 在 micro-batch 间是独立同分布的。但 $N_{acc}$​​ 过大时：

• 全局 batch size $B_{global} = N_{acc} \times B_{micro} \times N_{dp}$​​ 膨胀过大
• 大 batch 训练的泛化 gap 增大——模型容易收敛到 sharp minima
• 学习率需要相应放大（线性 / 平方根 scaling rule），但不总能补偿

2. 训练有效速度变慢

• $N_{acc}$越大 → optimizer.step() 频率越低 → 参数更新次数减少
• 同样的 wall-clock 时间，梯度更新步数少了 $N_{acc}$​​ 倍
• 虽然每步的 batch 更大、梯度更稳，但 收敛所需的总 token 数可能增加

3. Pipeline Bubble 比例变化

PP 中 micro-batch 数 $M$M 与梯度累积直接相关。$M$越大 bubble 越小：

$\text{bubble ratio} = \frac{N_{pp} – 1}{M + N_{pp} – 1}$

但 $M$ 也不能无限大——$M$ 受限于全局 batch size 和显存（stage 0 缓存 $M$ 份激活值）。

5.7.6 太小的问题

1. 通信占比高——每步都要 All-Reduce，通信没被计算掩盖

2. 显存不够 ——$N_{acc}$ 太小意味着 $B_{micro}$​​ 要大才能达到目标 batch size，激活值显存撑不住

3. PP bubble 大——$M$ 小时 pipeline 利用率低

5.7.7 实际选择

因素	倾向大的 $N_{acc}$N​acc​​	倾向小的 $N_{acc}$N​acc​​
显存不够	✅ 用小 micro-batch + 大累积
通信瓶颈	✅ 降低 All-Reduce 频率
PP bubble	✅ 增加 micro-batch 数
泛化 gap		✅ 别让全局 batch 太大
收敛速度		✅ 更频繁更新参数
BatchNorm 统计		✅ 小 batch 统计更准（LLM 用 RMSNorm 不受影响）

经验值： 大模型训练通常全局 batch 在 4M-8M tokens（如 Llama 2 用 4M tokens/batch），通过 $B_{micro} \times N_{dp} \times N_{acc} \times S$ 凑出这个数。$N_{acc}$​​ 一般在 4-32 之间，不是越大越好，而是 刚好够用 ——在显存允许的 $B_{micro}$ 下，$N_{acc}$ 取能达到目标全局 batch 的最小值。

---

6. 综合实例：TP+SP+PP+CP+EP+DP/ZeRO 全并行配置

6.1 模型配置

参数	值	说明
$L$	80	Transformer 层数
$H$	8192	hidden size
$N_h$	64	注意力头数
$d_h$	128	每头维度
$E$	64	专家数
$\text {top-k}$	2	每 token 选 2 个专家
dtype	bf16	2 bytes
架构	MoE Transformer	每 4 层有 1 层 MoE，共 20 个 MoE 层，60 个 dense Attention 层

6.2 并行配置

并行维度	度数	说明
TP	4	Tensor Parallel（含 SP=4）
PP	4	Pipeline Parallel（4 个 stage，每 stage 20 层）
CP	2	Context Parallel
EP	8	Expert Parallel（64 专家 / 8 = 8 专家 / 卡）
DP	4	Data Parallel（ZeRO-3）
总 GPU	1024	$4 \times 4 \times 2 \times 8 \times 4 = 1024$

6.3 GPU 拓扑与通信组

全局 GPU 编号: rank = f(dp, ep, cp, pp, tp)

通信组:
├── TP 组: 4 张卡 (同一节点内, NVLink 互联)
│   例: rank 0,1,2,3 (dp=0, ep=0, cp=0, pp=0, tp=0~3)
│
├── DP 组: 4 张卡 (跨节点, InfiniBand)
│   例: rank 0, 256, 512, 768 (dp=0~3, ep=0, cp=0, pp=0, tp=0)
│   ZeRO-3 在此组内切分参数 / 梯度 / 优化器状态
│
├── EP 组: 8 张卡 (跨节点)
│   例: rank 0, 32, 64, 96, 128, 160, 192, 224
│   (dp=0, ep=0~7, cp=0, pp=0, tp=0)
│
├── CP 组: 2 张卡
│   例: rank 0, 16 (dp=0, ep=0, cp=0~1, pp=0, tp=0)
│
└── PP 组: 4 张卡 (跨节点)
    例: rank 0, 64, 128, 192 (dp=0, ep=0, cp=0, pp=0~3, tp=0)

6.4 数据准备

每个 DP 卡处理不同的 micro-batch。

• 全局 batch = $B_{global} = B \times N_{dp} \times N_{cp} = 2 \times 4 \times 2 = 16$
• 序列长度 $S = 8192$
• 每 GPU 实际处理：$B=2, S_{cp\_local} = S/N_{cp} = 4096$

经过 TP/SP 切分后，每 GPU 持有的激活值（进入 CP 前）：

• SP 区域激活值：$[B, S_{local\_sp}, H] = [2, 2048, 8192]$（RMSNorm 区域，SP 按 4 切，$S/4=2048$）
• 但 CP 进一步切分序列：$[B, S_{local\_sp}/N_{cp}, H]$…

重要：SP 和 CP 都切分序列维度。SP 在 TP 组内切分（$N_{sp}=4$），CP 在 CP 组内进一步切分。实际每卡序列长度：

但实际实现中 SP 和 CP 的切分方式不同：

• SP：在 RMSNorm 区域切分，在 Attention/MLP 的核心计算区域通过 All-Gather 恢复完整序列
• CP：在整个 Attention 计算期间保持序列切分

这里我们采用 SP 切分后 $S_{sp\_local} = S/N_{sp} = 2048$，CP 在此基础上进一步切分 $S_{cp\_local} = S_{sp\_local}/N_{cp} = 1024$。

6.5 前向传播全过程

以下描述一个 micro-batch 从输入到输出的完整前向流程，聚焦于 GPU rank 0（dp=0, ep=0, cp=0, pp=0, tp=0）的视角。

========== 前向传播开始 ==========

--- Stage 0 (Layer 1~20), PP Stage 0 ---

输入: X [B=2, S_local=2048 (SP 后), H=8192]
  实际上 CP 进一步切分: X_cp [B=2, S_cp=1024, H=8192]

对每一层 l (1~20):

  === [1] RMSNorm 前置 ===
  - SP 区域: 每卡持有 [B=2, S_sp=2048, H=8192]
    但 CP 再切: 实际每卡 [B=2, S=1024, H=8192]
  - RMSNorm 在序列维度独立, 各卡独立计算
  - All-Gather(SP 组): 恢复完整序列 [B=2, 2048, 8192]
    通信量: 3 * B * S_sp/N_sp * H * 2 = 3 * 2 * 512 * 8192 * 2 = 50,331,648 bytes = 48 MiB
    (SP All-Gather, 4 张 TP 卡参与)

  === [2] QKV 投影 (TP) ===
  - TP 组内: W_q, W_k, W_v 按列切分, 每卡持有 1/4 的头 (16 个头)
  - 每卡计算: Q_i, K_i, V_i = X @ W_qkv_i  [B=2, 2048, 2048]
    (2048 = 16 头 * 128 维)
  - 无通信 (TP 区域内各卡独立计算自己那份)

  === [3] CP: 序列切分 Attention 计算 ===
  - CP 将 S=2048 切为 2 段, 每卡 S_cp=1024
  - 以 Ulysses 方案为例:

    Step 3a: All-to-All (Q, K, V) [CP 组, 2 张卡]
      Q: [B=2, S_cp=1024, N_h=64, d_h=128] -> [B=2, S=2048, N_h=32, d_h=128]
      通信量: 3 * (1/2) * B * S_cp * N_h * d_h * 2 = 3 * 0.5 * 2 * 1024 * 64 * 128 * 2
             = 3 * 16,777,216 = 50,331,648 bytes = 48 MiB

    Step 3b: Attention 计算 (完全本地)
      O'= softmax(Q' K'^T / sqrt(d_h)) V'  [B=2, S=2048, 32, 128]
      Attention 矩阵: [B=2, 32, 2048, 2048]

    Step 3c: All-to-All (O') [CP 组]
      O': [B=2, S=2048, 32, 128] -> [B=2, S_cp=1024, 64, 128]
      通信量: 16,777,216 bytes = 16 MiB

    CP 总通信量: 48 + 16 = 64 MiB

  === [4] W_o 投影 (TP) ===
  - W_o 按行切分, 每卡计算部分输出
  - Reduce-Scatter(TP 组): 合并 + 切分(SP 模式)
    通信量: B * S_sp * H * 2 = 2 * 2048 * 8192 * 2 = 67,108,864 bytes = 64 MiB
    输出: [B=2, S_sp/N_sp=512, H=8192] (SP 区域的序列切分)

  === [5] 残差连接 ===
  - Y = X + SP 的输出 (需要 All-Gather 恢复完整序列做残差)
  - 或者在 SP 模式下直接在切分状态做残差

  --- 如果是 MoE 层 (每 4 层 1 次) ---

  === [6a] Router 计算 (EP) ===
  - 每卡持有完整 W_gate
  - gate_scores = softmax(X @ W_gate) [B*S_cp_local, E=64]
  - top_k = TopK(gate_scores, k=2) [B*S_cp_local, 2]

  === [6b] Dispatch All-to-All (EP 组, 8 张卡) ===
  - 将 token 按 top_k 发送到对应专家卡
  - 通信量: (7/8) * B * S_cp_local * k * H * 2
          = (7/8) * 2 * 1024 * 2 * 8192 * 2 = 58,720,256 bytes = 56 MiB
  - 接收: 被路由到本地 8 个专家的 token

  === [6c] Expert FFN 计算 ===
  - 卡 i 持有 8 个专家 (64/8)
  - 对每个接收到的 token, 用对应专家计算:
    Y = W_{down}^e @ (SiLU(W_{gate}^e @ X) * (W_{up}^e @ X))
    W_{gate}^e: [H=8192, 4H=32768], W_{up}^e: [H=8192, 4H=32768], W_{down}^e: [4H=32768, H=8192]

  === [6d] Combine All-to-All (EP 组) ===
  - 将结果发回原卡
  - 通信量: 56 MiB
  - 加权合并: Y_final = sum(gate_weight * Y_e)

  --- 如果是 Dense 层 ---

  === [6'] MLP 计算 (TP) ===
  - W_gate 按列切分: 每卡 [H, 4H/4] = [8192, 8192]
  - W_up 按列切分: 每卡 [H, 4H/4] = [8192, 8192]
  - W_down 按行切分: 每卡 [4H/4, H] = [8192, 8192]
  - 前向: Z = (SiLU(X @ W_gate_i) * (X @ W_up_i)) @ W_down_i
  - Reduce-Scatter(TP 组): 合并 + SP 切分
    通信量: B * S_sp * H * 2 = 64 MiB

  === [7] 残差连接 + RMSNorm 后置 ===
  - 类似前述

--- Stage 间通信 (PP) ---

Layer 20 输出 -> P2P Send 到 Stage 1 (Layer 21~40)
  通信量: B * S_sp/N_sp * H * 2 = 2 * 512 * 8192 * 2 = 16,777,216 bytes = 16 MiB
  (SP 切分后的激活值大小)

--- Stage 1~3 (Layer 21~80) ---
  重复上述流程, 每个 stage 处理 20 层

--- 最终输出 ---
  Stage 3 输出 -> Loss 计算 (每卡独立计算)
  Cross-Entropy Loss: 需要 logits [B, S, vocab_size]
  vocab_size 可能很大, 通常也做 TP 切分

========== 前向传播结束 ==========

6.6 反向传播全过程

========== 反向传播开始 ==========

--- Stage 3 (Layer 80~61), 从最后 stage 开始 ---

Loss -> dLoss/dLogits
  每卡计算本地 logits 的梯度

对每一层 l (从 80 到 61):

  === [1] 反向 RMSNorm 后置 ===
  - 各卡独立计算 (序列维度独立)

  === [2] MLP/MoE 反向 ===

  Dense 层:
  - Reduce-Scatter 的反向 = All-Gather(TP 组)
    通信量: 64 MiB
  - 计算 dW_gate, dW_up, dW_down (每卡对自己那份参数的梯度)
  - dX = dZ @ W_down^T (传播给前一层)

  MoE 层:
  - Combine All-to-All 的反向 = Dispatch All-to-All
    通信量: 56 MiB
  - Expert 反向: dW_{gate}^e, dW_{up}^e, dW_{down}^e, dX_i'
  - Dispatch All-to-All 的反向 = Combine All-to-All
    通信量: 56 MiB
  - Router 反向: dW_gate

  === [3] Attention 反向 ===
  - W_o 反向: All-Gather(TP 组) 的反向
    通信量: 64 MiB

  - CP 反向 (Ulysses 方案):
    All-to-All(dO) -> 头切分
      通信量: 16 MiB
    Attention 反向计算 (本地)
    All-to-All(dQ, dK, dV) -> 序列切分
      通信量: 48 MiB

  - QKV 反向: 各卡独立 (TP 区域内)

  === [4] RMSNorm 前置反向 ===
  - All-Gather 的反向 = Reduce-Scatter(TP 组)
    通信量: 48 MiB

--- PP Stage 间反向通信 ---

  P2P Send: dX (梯度) -> Stage 2 (Layer 60~41)
  通信量: 16 MiB

--- Stage 2~0 (Layer 60~1) ---
  重复上述反向流程

--- DP/ZeRO-3 梯度同步 ---

  在所有 PP stage 反向完成后:

  Step 1: 每层的梯度需要 Reduce-Scatter(DP 组)
    通信量(每层): 2 * Psi_per_layer * 2 (bf16)
    总计: 2 * (全部参数) * 2 = 4 * Psi bytes

  Step 2: All-Gather(DP 组) 更新后的参数
    通信量: 2 * Psi * 2 = 4 * Psi bytes

  ZeRO-3 总通信量: 8 * Psi bytes
  (参数量 ~175B params for this model size:
   约 80 * 4 * 8192^2 + MoE params ~ 几百 B 参数)

========== 反向传播结束 ==========

6.7 单层前向 + 反向通信量汇总

以一个 Dense Attention + MLP 层 为例（不含 MoE）：

通信	通信组	方式	数据量	前向 / 反向
SP All-Gather (RMSNorm 前)	TP=4	All-Gather	48 MiB	前向
CP All-to-All (QKV)	CP=2	All-to-All	48 MiB	前向
CP All-to-All (O)	CP=2	All-to-All	16 MiB	前向
TP Reduce-Scatter (W_o)	TP=4	Reduce-Scatter	64 MiB	前向
TP Reduce-Scatter (MLP)	TP=4	Reduce-Scatter	64 MiB	前向
TP All-Gather (MLP 反向)	TP=4	All-Gather	64 MiB	反向
TP All-Gather (W_o 反向)	TP=4	All-Gather	64 MiB	反向
CP All-to-All (dO)	CP=2	All-to-All	16 MiB	反向
CP All-to-All (dQ,dK,dV)	CP=2	All-to-All	48 MiB	反向
SP Reduce-Scatter (RMSNorm 反向)	TP=4	Reduce-Scatter	48 MiB	反向
单层总计			480 MiB

以一个 MoE 层 为例（替换 MLP 为 MoE）：

通信	通信组	方式	数据量	前向 / 反向
SP All-Gather (RMSNorm 前)	TP=4	All-Gather	48 MiB	前向
CP All-to-All (QKV)	CP=2	All-to-All	48 MiB	前向
CP All-to-All (O)	CP=2	All-to-All	16 MiB	前向
TP Reduce-Scatter (W_o)	TP=4	Reduce-Scatter	64 MiB	前向
EP Dispatch All-to-All	EP=8	All-to-All	56 MiB	前向
EP Combine All-to-All	EP=8	All-to-All	56 MiB	前向
EP Dispatch (反向)	EP=8	All-to-All	56 MiB	反向
EP Combine (反向)	EP=8	All-to-All	56 MiB	反向
CP All-to-All (dO)	CP=2	All-to-All	16 MiB	反向
CP All-to-All (dQ,dK,dV)	CP=2	All-to-All	48 MiB	反向
TP All-Gather (W_o 反向)	TP=4	All-Gather	64 MiB	反向
SP Reduce-Scatter (RMSNorm 反向)	TP=4	Reduce-Scatter	48 MiB	反向
MoE 层总计			640 MiB

6.8 全局通信量估算

前向（全部 80 层）：

• 60 个 Dense 层: $60 \times 240 \text{MiB} = 14{,}040 \text{MiB} \approx 13.7$ GiB
• 20 个 MoE 层: $20 \times 352 \text{MiB} = 7{,}040 \text{MiB} \approx 6.9$ GiB
• PP P2P (3 次 stage 间): $3 \times 16 \text{MiB} = 48 \text{MiB}$
• 前向总通信量: $\approx 21$ GiB

反向（全部 80 层）：

• 60 个 Dense 层: $60 \times 240 \text{MiB} = 14{,}040 \text{MiB} \approx 13.7$ GiB
• 20 个 MoE 层: $20 \times 288 \text{MiB} = 5{,}760 \text{MiB} \approx 5.6$ GiB
• PP P2P (3 次): $3 \times 16 \text{MiB} = 48 \text{MiB}$
• 反向总通信量: $\approx 19.4$ GiB

ZeRO-3 DP 通信（每次 step）：

• All-Gather(参数, 前向): $2\Psi \times 2$ bytes
• Reduce-Scatter(梯度, 反向): $2\Psi \times 2$ bytes
• All-Gather(参数, 反向): $2\Psi \times 2$ bytes
• 总计: $8\Psi$ bytes

6.9 显存估算

假设模型总参数 $\Psi \approx 350B$（含 MoE 专家参数）：

每卡显存（ZeRO-3, $N_{dp}=4$）：

• 参数: $2 \times 350B / 4 = 175$ GB … 需要更多 DP 度数或 TP 分担

实际中 TP=4 也会切分 Attention 和 MLP 参数：

• TP 切分参数量: 约占总参数的 1/2（Attention + Dense MLP）
• TP 后每卡参数: $\Psi_{tp} \approx \Psi/2 + \Psi/2/4 = 5\Psi/8$
• ZeRO-3 进一步切分: $5\Psi/8 / 4 = 5\Psi/32$
• 参数: $2 \times 350B \times 5/32 \approx 109$ GB（仍较大）
• 梯度: $109$ GB
• 优化器: $6 \times 350B \times 5/32 \approx 328$ GB … 需要 offload 或更大 DP

实际中还需要 EP 分担 MoE 参数：

• EP=8 切分了 64 个专家, 每卡 8 个专家
• 专家参数约占总参数的 70%（典型 MoE 模型）
• Dense 参数(30%): $350B \times 0.3 = 105B$
• 每卡专家参数: $350B \times 0.7 / 8 = 30.6B$

最终每卡参数（TP+EP 切分后）:

• Dense 部分(TP=4 切): $105B \times 3/4 \approx 79B$ (TP 切走 1/4)
• Expert 部分(EP=8 切): $30.6B$
• 合计每卡: $\approx 110B$

ZeRO-3 ($N_{dp}=4$) 切分后:

• 参数: $110B / 4 = 27.5B → 2 \times 27.5 = 55$ GB
• 梯度: 55 GB
• 优化器: $6 \times 27.5 = 165$ GB
• 激活值(含重计算): $\approx 20$ GB
• 总计: $\approx 295$ GB → 需要多节点或进一步优化

6.10 全流程时序图

时间轴 (从左到右) →

Stage 0:  [F1][F2]...[F_m] [B_m]...[B2][B1]
Stage 1:         [F1][F2]...[F_m] [B_m]...[B2][B1]
Stage 2:              [F1]...[F_m] [B_m]...[B1]
Stage 3:                  [F1]...[F_m][B_m]...[B1]
                                     ^
                                     |
                            反向从此开始

其中:
- F_i = 第 i 个 micro-batch 的前向
- B_i = 第 i 个 micro-batch 的反向
- m = micro-batch 数量 (1F1B 调度)

每个 F_i 内部:
  |RN|AG_sp|QKV|A2A_cp|Attn|A2A_cp|Wo|RS_tp|Res|MLP|RS_tp|Res|

每个 B_i 内部:
  |RN_b|AG_tp|MLP_b|RS_tp|Res_b|Wo_b|AG_tp|A2A_cp|Attn_b|A2A_cp|QKV_b|RS_sp|RN_b|

通信标记:
  AG_sp = All-Gather (SP, TP 组)
  RS_tp = Reduce-Scatter (TP 组)
  A2A_cp = All-to-All (CP 组)
  A2A_ep = All-to-All (EP 组, MoE 层)
  P2P_pp = P2P Send-Recv (PP 组)

---

7. 总结

本文档全面覆盖了 Megatron 框架下五种核心并行策略：

并行策略	切分对象	核心通信	前向通信量	反向通信量
TP+SP	参数(按头 / 列 / 行)、激活值(RN 区域按序列)	All-Gather + Reduce-Scatter (TP 组)	112 MiB/ 层	112 MiB/ 层
PP	层(按层切分)	P2P Send-Recv (PP 组)	16 MiB/stage	16 MiB/stage
CP (Ring)	激活值(Attention 的 Q,K,V 按序列)	P2P 环形 (CP 组)	256 MiB	256 MiB
CP (AllGather)	同上	All-Gather + RS (CP 组)	512 MiB	512 MiB
CP (Ulysses)	同上	All-to-All (CP 组)	128 MiB	128 MiB
EP	专家参数(按专家)	All-to-All (EP 组)	896 MiB/MoE 层	896 MiB/MoE 层
DP/ZeRO-1	优化器状态	All-Reduce (DP 组)	0	$4\Psi$
DP/ZeRO-2	优化器状态 + 梯度	RS + AG (DP 组)	0	$4\Psi$
DP/ZeRO-3	优化器状态 + 梯度 + 参数	AG + RS (DP 组)	$4\Psi$	$4\Psi$

这些并行策略可以正交组合，通过合理的通信组划分和调度，在 1024+ 卡的规模上实现接近线性的扩展效率。
